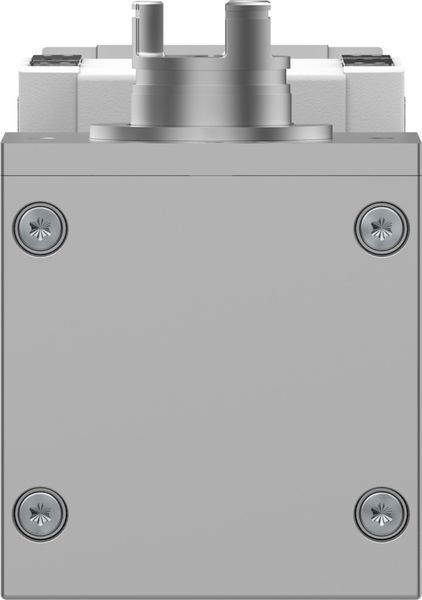

Линейная ось с ременной передачей Festo ELGC-TB-KF-80-1200 (ход 1200 мм, размер 80)

Артикул 8062792

В наличии

Оставить отзыв

32 052 грн

В наличии

Войти для отображения накопительной скидки

Быстрый заказ

Консультация

Нужна помощь инженера?

Заявка на подбор инженером

**Напишите нам в чат**
Viber	Telegram	Whatsapp

**☎ Позвоните**
+38 (073) 77-99-432	Перезвонить вам?

Рабочий ход	1200 мм
Размер	80
Резерв хода	0 мм
Положение монтажа	Будь-який
Напрямую	Точна напрямна
Конструкция	Електромеханічний лінійний привід із зубчастим ременем
Тип двигателя	Кроковий двигун Серводвигун
Символ	991212
Определение положения	Для безконтактних давачів для індуктивних давачів
Максимальное ускорение	15 м/с²
Максимальная скорость	1.5 м/с
Точность повторяемости	±0,1 мм
Рабочий цикл	1
Соответствие LABS	VDMA 24364 Зона III
Пригодность для производства Li-ion аккумуляторов	Метали з масовим вмістом міді, цинку або нікелю більше 1% виключаються з використання.Винятки становлять нікель в сталі, хімічно нікельовані поверхні, друковані плати, кабелі, електричні роз’єми та котушки.
Класс "чистой комнаты"	Клас 7 згідно з ISO 14644-1
Температура хранения	-20 °C ... 60 °C
Степень защиты	IP40
Температура окружающей среды	0 °C ... 50 °C
Энергия удара в конечных положениях	7.5E-4 Дж
Обратите внимание на энергию удара в конечном положении	При максимальній базовій швидкості руху 0,01 м/с
Геометрические моменты инерции поверхности 2 степени Iy	1370000 мм⁴
Геометрические моменты инерции поверхности 2 степени Iz	1660000 мм⁴
Максимальная сила Fy	5543 Н
Максимальная сила Fz	5543 Н
Максимальная сила Fy общая ось	900 Н
Максимальная сила Fz общая ось	2700 Н
Fy с теоретическим сроком службы 100 км (чистое использование)	20400 Н
Fz с теоретическим сроком службы 100 км (только с точки зрения руководства)	20400 Н
Максимальный момент Mx	59.8 Н·м
Макс. момент My	56.2 Н·м
Максимальный момент Mz	56.2 Н·м
Максимальный момент Mx общая ось	59.8 Н·м
Максимальный момент Моя общая ось	56.2 Н·м
Макс. момент Mz габаритная ось	56.2 Н·м
Mx с теоретическим сроком службы 100 км (только с перспективы направляющей)	220 Н·м
My с теоретическим сроком службы 100 км (перспективно)	207 Н·м
Mz с теоретическим сроком службы 100 км (только с перспективы направляющей)	207 Н·м
Расстояние поверхности скольжения до центра направляющей	72.5 мм
Максимальная подача силы Fx	250 Н
Вращающий момент инерции It	90500 мм⁴
Момент инерции массы JH на метр хода	0.1927 кг·см²
Момент инерции массы JL на кг полезного груза	2.793 кг·см²
Момент инерции массы JO	2.912 кг·см²
Постоянная подача	105 мм/об
Эталонный срок службы	5000 км
Межсервисный интервал	Довічне змащування
Подвижная масса	901 г
Дополнительный вес на 10 мм.	73 г
Динамическая гибка (нагрузка в движении)	0,05% довжини осі, максимум 0,5 мм
Статический прогиб (нагрузка в остановке)	0,1% довжини осі
Код интерфейса, исполнительный элемент	T46
Материал торцевой крышки	Алюміній литий під тиском, пофарбований
Профиль материала	Кований алюмінієвий сплав, анодований
Информация о материалах	В соответствии с RoHS
Материал защитной ленты	Стрічка з нержавіючої сталі
Материал крышки привода	Алюміній литий під тиском, пофарбований
Материал направляющей каретки	Сталь
Материал направляющего рельса	Сталь
Материал каретки	Алюміній литий під тиском
Эффективный диаметр ведущей шестерни	33.42 мм
Шаг зубчатого ремня	3 мм
Максимальный крутящий момент привода	4.178 Н·м
Максимальное сопротивление смещению при холостом ходу	24.7 Н
Вращающийся момент привода на холостом ходу	0.413 Н·м
Вес каретки	272 г
Вес продукта	12240 г
Основной вес при ходу и 0 мм.	3500 г
Материал шкива	високолегована нержавіюча сталь
Материал зубчатого ремня	Поліхлоропрен зі скловолокном
