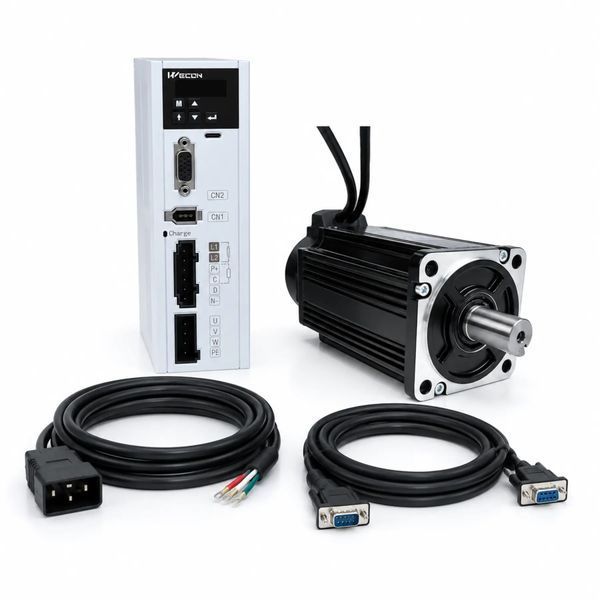

Сервокомплект WECON VD5L-014SA1P + WD80M-07530S-A1F — готовый комплект для построения управляемой оси мощностью 0,75 кВт. Двигатель, драйвер и кабели длиной 3 м подобраны по совместимости; это упрощает проектирование, закупку и ввод оборудования в эксплуатацию.
Ключевые преимущества
- Согласованные по мощности и типу обратной связи двигатель и драйвер.
- Полный кабельный комплект длиной 3 м для подключения двигателя и энкодера.
- Номинальная скорость — 3000 об/мин; крутящий момент — 2,39 Н·м.
- Управление: EtherCAT; сервисные интерфейсы RS485 и USB Type-C.
Состав комплекта
| Компонент | Модель / артикул | Количество / длина |
| Серводвигатель | WD80M-07530S-A1F | 1 |
| Серводрайвер | VD5L-014SA1P | 1 |
| Кабель энкодера | E-J1394-R9M-3MX5 | 3 м |
| Силовой кабель двигателя | P-Z4-R4M-3MX4-D-10 | 3 м |
Основные технические характеристики
| Характеристика | Значение |
| Бренд | WECON |
| Серводвигатель | WD80M-07530S-A1F |
| Серводрайвер | VD5L-014SA1P |
| Номинальная мощность двигателя | 0,75 кВт |
| Номинальный крутящий момент | 2,39 Н·м |
| Номинальная скорость | 3000 об/мин |
| Питание драйвера | 220 В AC, однофазное |
| Размер фланца | 80 мм |
| Обратная связь | абсолютный магнитный, 17 бит, однооборотный |
| Управление и связь | EtherCAT; сервисные интерфейсы RS485 и USB Type-C |
| Длина кабелей | 3 м |
Совместимость и подключение
Компоненты подобраны как единый комплект. Серводвигатель подключается к драйверу отдельными силовым и энкодерным кабелями длиной 3 м. Перед запуском необходимо настроить параметры двигателя, способ управления, электронную передачу и пределы перемещения в соответствии с механикой оси.
Применение
Комплект рекомендуется для упаковочных машин, подачи материала, портальных механизмов, станков и позиционных осей.
Автомат защиты, сетевой фильтр, тормозной резистор и другие внешние компоненты подбираются по параметрам конкретного проекта и не входят в комплект, если прямо не указано иное.
