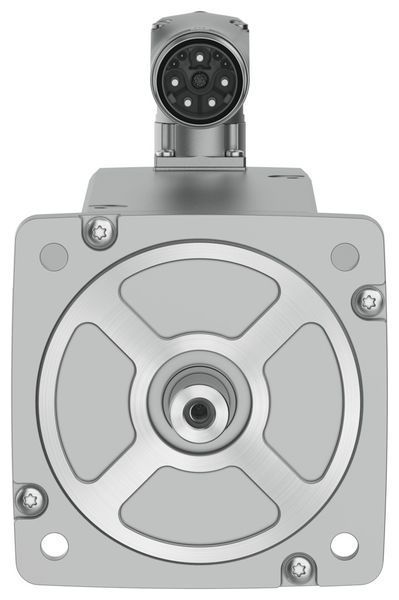

Серводвигатель Festo EMMT-AS-150-L-HS-R3SB, фланец 150, однооборотный энкодер, с тормозом

Артикул 8148327

В наличии

Оставить отзыв

Тип энкодера

Однооборотный

Тормоза

Так

164 667 грн

В наличии

Войти для отображения накопительной скидки

Быстрый заказ

Консультация

Серия изделия	EMMT-AS
Номинальная мощность двигателя	6,377 кВт
Степень защиты	IP21
Температура окружающей среды	-15 °C ... 40 °C
Примечание относительно температуры окружающей среды	До 80 °C, изменение номинальных параметров на -1,5% на 1 °C
Максимальная высота	4000 м
Примечание по максимальной высоте монтажа	Только выше 1.000 м: снижение номинальных характеристик на -1,0% на каждые 100 м
Температура хранения	-20 °C ... 70 °C
Относительная влажность	0 - 90 %
Соответствует стандарту	IEC 60034
Тепловой класс согласно EN 60034-1	F
Максимальная температура обмотки	155 °C
Класс рейтинга в соответствии с EN 60034-1	S1
Мониторинг температуры	Цифровая передача температуры двигателя через EnDat 2.2
Конструкция двигателя согласно EN 60034-7	IM V1 IM V3
Положение монтажа	Любое
Примечание о степени защиты	IP65 для вала двигателя с радиальным уплотнением; IP67 для корпуса двигателя с соединительными элементами
Концентричность, коаксиальность, осевое биение согласно DIN SPEC 42955	N
Качество балансировки	G 2,5
Момент остановки	<1,0% от пикового крутящего момента
Срок службы подшипников при номинальных условиях	20000 ч
Код интерфейса Motor Out	150А
Электрическое подключение 1, тип подключения	Гибридный разъём
Электроподключение 1, технология подключения	M40x1
Электрическое подключение 1, количество контактов/жил	15
Электрическое подключение 1, схема подключения	00997380
Степень загрязнения	2
Информация о материалах	Соответствует RoHS
Класс коррозионной стойкости (CRC)	0 — отсутствие коррозионного воздействия
Соответствие LABS	VDMA 24364, зона III
Устойчивость к вибрации	Согласно EN 60068-2-6
Ударостойкость	Согласно EN 60068-2-29; 15 g/11 ms по EN 60068-2-27
Разрешение	Знак RCM c UL us - Recognized (OL)
Знак CE (см. декларацию о соответствии)	Согласно директиве ЕС по ЭМС Согласно директиве ЕС по низковольтному оборудованию Согласно директиве ЕС RoHS
Знак UKCA (см. Декларацию соответствия)	Согласно требованиям Великобритании по ЭМС Согласно правилам Великобритании RoHS Согласно требованиям Великобритании к электрооборудованию
Орган сертификации	UL E342973
Номинальное рабочее напряжение постоянного тока	680 В
Тип коммутации обмотки	Внутреннее соединение звездой
Количество пар полюсов	5
Остановочный момент	45.5 Н·м
Номинальный крутящий момент	29 Н·м
Пиковый крутящий момент	87 Н·м
Номинальная скорость вращения	2100 об/мин
Макс. скорость вращения	3495 об/мин
Максимальная механическая скорость вращения	8000 об/мин
Угловое ускорение	≤100000 рад/с²
Непрерывный ток остановки	23.6 А
Номинальный ток, двигатель	15.4 А
Пиковый ток	49.5 А
Постоянная двигателя	1.88 Н·м/А
Постоянная крутящего момента	2.23 Н·м/А
Постоянная напряжения между фазами	135.1 мВ·мин
Межфазное сопротивление обмотки	0.25 Ом
Индуктивность межфазной обмотки	4.4 мГн
Продольная индуктивность обмотки Ld (фаза)	2.15 мГн
Поперечная индуктивность обмотки Lq (фаза)	2.2 мГн
Электрическая постоянная времени	17.1 мс
Тепловая постоянная времени	55 мин
Термическое сопротивление	0.39 К/Вт
Измерительный фланец	450 × 450 × 30 мм, сталь
Общий выходной момент инерции	70.1 кг·см²
Вес продукта	29700 г
Допустимая осевая нагрузка на вал	274 Н
Допустимая радиальная нагрузка на вал	1370 Н
Датчик положения ротора	Однооборотный абсолютный энкодер
Датчик положения ротора, обозначение производителя	ECI 1319
Датчик положения ротора, определение абсолютного вращения.	1
Интерфейс датчика положения ротора	EnDat 22
Принцип измерения датчиком положения ротора	Индуктивный
Датчик положения ротора, рабочее напряжение DC	5 В
Датчик положения ротора, диапазон рабочего напряжения DC	3.6 В ... 14 В
Датчик положения ротора, значение положения за один оборот	524288
Разрешение датчика положения ротора	19 бит
Датчик положения ротора, точность измерения угла	-65 arcsec ... 65 arcsec
Удерживающий момент тормоза	65 Н·м
Рабочее напряжение DC, тормоз	24 В
Потребление электроэнергии через тормоз	1.08 А
Потребляемая мощность тормозов	26 Вт
Время отпускания тормоза	200 мс
Время срабатывания тормоза	40 мс
Задержка реакции тормоза DC	10 мс
Максимальная скорость вращения без нагрузки, тормоз	8000 об/мин
Максимальная работа трения за один процесс торможения	40000 Дж
Количество аварийных остановок в час	1
Общая работа трения тормоза	4500 кДж
Момент инерции массы, тормоз	12.5 кг·см²
Циклы переключения, тормоз удержания	5 миллионов холостых циклов (без трения!)
MTTF, подкомпонент	190 лет, датчик положения ротора
Энергоэффективность	ENEFF (CN) / Класс 1
