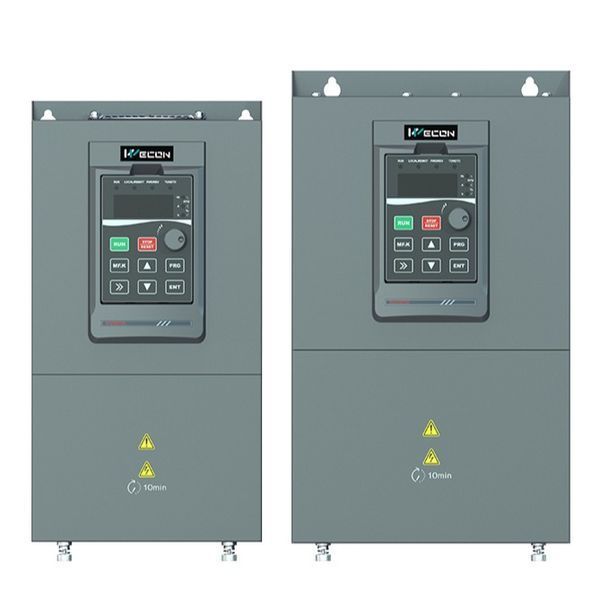

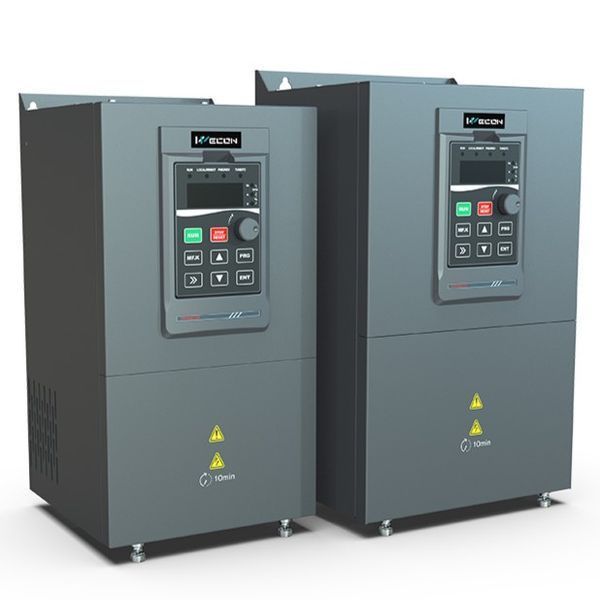

15 кВт — ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ WECON VB-4T015GB
- Режим управления SVC: максимальная выходная частота 320 Гц.
- Режим управления V/F: максимальная выходная частота 1000 Гц.
- Эффективное торможение: эта модель оснащена встроенным тормозным модулем.
- Высокое качество управления с оптимизированной функцией ПИД.
- Функция случайной несущей частоты для снижения рабочего шума.
- Защита от короткого замыкания силовой цепи на землю.
- Режимы скорости и крутящего момента с высоким моментом на низкой скорости.
Питание этой модели: 380–440 В / три фазы.
Нужна помощь с проверкой выбора?
Проверим мощность и ток двигателя, питание, режим управления и требования к торможению для WECON VB-4T015GB.
Консультация по подборуВысокопроизводительные преобразователи частоты серии VB используют современный 32-битный DSP в качестве основного управляющего процессора. Он обеспечивает высокую скорость вычислений, точность и производительность управления. Силовые компоненты и материалы известных брендов обрабатываются по передовым технологиям производства, чтобы соответствовать высоким требованиям клиентов к качеству.
Повышенная максимальная выходная частота
Режим управления SVC: максимальная выходная частота 320 Гц
Режим управления V/F: максимальная выходная частота 1000 Гц
Максимальная выходная частота 1000 Гц в режиме управления V/F позволяет удовлетворить
различные требования пользователей к регулированию скорости. Блок-схема обнаружения короткого замыкания на землю
Эффективное торможение
Функция торможения перевозбуждением
Функция торможения перевозбуждением в некоторых случаях обеспечивает быстрое торможение даже без тормозного модуля.
Функция динамического торможения
С тормозным резистором можно получить больший тормозной момент и сократить время торможения.
Модели мощностью 0,75–22 кВт оснащены встроенными тормозными модулями.
(Примечание) Эффективность торможения зависит от характеристик двигателя и условий нагрузки.
Высокое качество управления
Улучшенные характеристики быстрого пуска на низкой частоте с высоким крутящим моментом обеспечивают более быстрый отклик и высокую производительность. Вероятность
отказа и остановки оборудования эффективно снижается благодаря усовершенствованному алгоритму ограничения тока, что обеспечивает более стабильную производительность оборудования.
Функция случайной несущей частоты
Снижение шума
Функция случайной несущей частоты помогает снизить шум оборудования и повысить акустический комфорт.
Обнаружение короткого замыкания двигателя на землю
Функция обнаружения короткого замыкания двигателя на землю обеспечивает работу оборудования в нормальных и безопасных условиях, повышая уровень безопасности.
Характеристика управления | Режим управления | Управление V/F; бессенсорное векторное управление (SVC); управление крутящим моментом |
Пусковой момент | Тип G: 0,5 Гц / 150% (SVC); тип P: 0,5 Гц / 100% |
Диапазон регулирования скорости | 1:100 (SVC) |
Точность поддержания скорости | ±0,5% (SVC) |
Перегрузочная способность | Тип G: 150% номинального тока в течение 60 с; 180% номинального тока в течение 1 с Тип P: 120% номинального тока в течение 60 с; 150% номинального тока в течение 1 с |
Вход / выход | Входное напряжение |
380/415/440 В; диапазон отклонений: 380 В (-15%)…440 В (+10%) |
Входная частота | 50/60 Гц, диапазон отклонений: ±5% |
Выходное напряжение | 0–номинальное входное напряжение |
Выходная частота | SVC: 0–320 Гц, V/F: 0–1000 Гц |
Аналоговый вход | 2 каналы |
Дискретный вход | 6 каналы |
Входные / выходные клеммы | Аналоговый выход | 2 каналы |
Дискретный выход | 1 канал |
Релейный выход | 2 каналы |
Клемма связи RS485 | 1 канал |
Источник питания | 2 канала (1 канал 10 В, 1 канал 24 В) |
Условия эксплуатации | Высота над уровнем моря | Ниже 1000 м; на высоте более 1000 м требуется снижение мощности, на 1% на каждые 100 м увеличения высоты. |
Температура окружающей среды | -10…+40 °C (при температуре 40…50 °C требуется снижение мощности) |
Влажность | <95% RH, без образования конденсата |
Вибрация | <5,9 м/с² (0,6 g) |
Температура хранения | -40°C~+ 60°C |
Корпус | Материал корпуса | Металл |
Габаритные размеры (мм) | 348.00 В × 182.00 Ш × 211.00 Г |
Масса (кг) | 7 |
Размеры упаковки (мм) | 410.00 В × 260.00 Ш × 291.00 Г |
Инженерная помощь с подбором преобразователя частоты WECON
Для корректного выбора недостаточно ориентироваться только на мощность. Важно учесть номинальный ток двигателя, напряжение и число фаз, тип нагрузки, перегрузку, торможение, способ управления и интерфейсы связи.
Отправьте шильдик двигателя, модель или техническое задание. Специалист ASFERO проверит WECON VB-4T015GB, совместимость, предложит альтернативы и аксессуары и подготовит коммерческое предложение со сроками поставки.
Для быстрого подбора укажите:
- модель двигателя или четкое фото шильдика;
- тип механизма: насос, вентилятор, конвейер, шпиндель или подъемное оборудование;
- требуемый диапазон скорости и время разгона/торможения;
- сигналы управления, протокол связи и условия монтажа.
