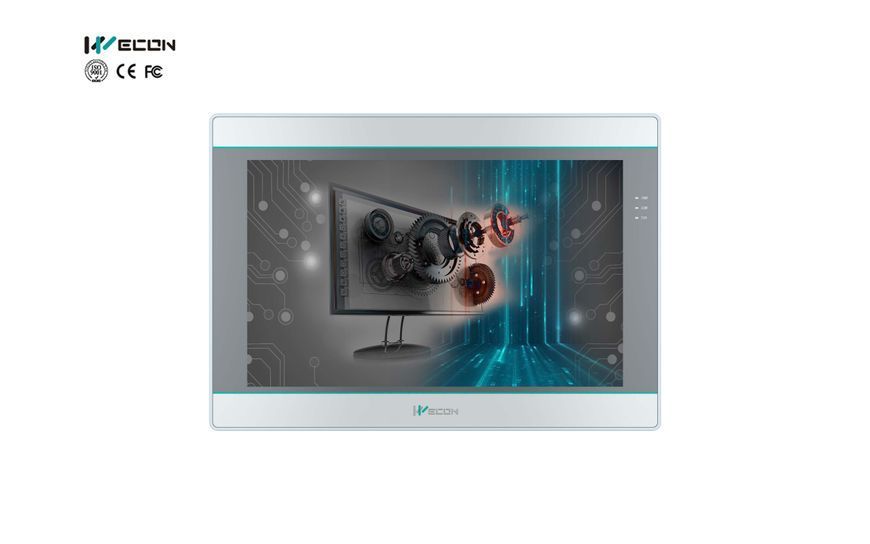

Панель оператора WECON PI3102ig(W) (10.2", 1024×600)
Потрібна допомога з підбором панелі оператора?
Перевіримо, чи відповідає PI3102ig(W) потрібному дисплею, інтерфейсам, протоколам зв’язку, функціям віддаленого доступу та монтажному вирізу.
Консультація з підборуПанель оператора WECON PI3102ig(W) з дисплеєм 10.2", роздільною здатністю 1024×600, процесором Cortex A35 1,2 ГГц, 128 MB RAM та 128 MB Flash.
Ключові особливості
- Дисплей: 10.2", 1024×600, 350 cd/m².
- Пам’ять: 128 MB RAM, 128 MB Flash.
- Інтерфейси: 1 × 10/100 Ethernet; CN1: RS422/RS485; CN2: RS232; CN3: RS485; USB 2.0 Host + USB 2.0 Client.
- Бездротова конфігурація: Wi-Fi.
- V-Net/IIoT: реальний час No, аварійні дані No, історія No; хмарна SCADA: Ні.
- Ступінь захисту: IP65 (з фронтального боку).
Технічні характеристики
| Виробник | WECON |
|---|
| Модель | PI3102ig(W) |
|---|
| Серія | PI3000ig Series |
|---|
| Тип виробу | Панель оператора HMI |
|---|
| Операційна система | Linux 4.4.0 QT based |
|---|
| Процесор | Cortex A35 1,2 ГГц |
|---|
| Діагональ дисплея | 10.2" |
|---|
| Тип дисплея | TFT |
|---|
| Роздільна здатність | 1024×600 |
|---|
| Кількість кольорів | 16,7 млн кольорів |
|---|
| Яскравість | 350 cd/m² |
|---|
| Підсвічування | LED |
|---|
| Ресурс підсвічування | 50 000 год |
|---|
| Сенсорний екран | Високоточний 4-провідний резистивний |
|---|
| Оперативна пам’ять RAM | 128 MB |
|---|
| Flash-пам’ять | 128 MB |
|---|
| Слот SD/TF | Так |
|---|
| USB-порт | USB 2.0 Host + USB 2.0 Client |
|---|
| Годинник реального часу RTC | Так |
|---|
| Календар | Так |
|---|
| COM1 | CN1: RS422/RS485; CN2: RS232; CN3: RS485 |
|---|
| COM2 | Ні |
|---|
| COM3 | Ні |
|---|
| Ethernet | 1 × 10/100 Ethernet |
|---|
| CANopen | Ні |
|---|
| Wi-Fi | Так |
|---|
| 4G LTE | Ні |
|---|
| Номінальна потужність | <15 W |
|---|
| Номінальна напруга живлення | 24 V DC |
|---|
| Діапазон вхідної напруги | 12–28 V DC |
|---|
| Колір корпусу | Сірий |
|---|
| Матеріал корпусу | PC+ABS |
|---|
| Габаритні розміри | 272.0 × 191.0 × 41.5 mm |
|---|
| Монтажний виріз | 260.0 × 179.0 mm |
|---|
| Спосіб монтажу | Монтаж у панель |
|---|
| Маса | 1.02 kg |
|---|
| Робоча температура | −10…55 °C |
|---|
| Температура зберігання | −30…70 °C |
|---|
| Робоча вологість | 10–90% RH (без конденсації) |
|---|
| Вібростійкість | 10–25 Hz (X/Y/Z, 2G/30 min) |
|---|
| Охолодження | Повітряне охолодження |
|---|
| Програмне забезпечення | PI Studio |
|---|
| Віддалений доступ | Так |
|---|
| Email-сповіщення | Так |
|---|
| IP-камера | Ні |
|---|
| Аудіовихід | Ні |
|---|
| Відеоплеєр | Ні |
|---|
| Інструмент Data Tool | Так |
|---|
| Ступінь захисту | IP65 (з фронтального боку) |
|---|
| CE | Маркування CE |
|---|
| FCC | FCC Class A |
|---|
Функції V-Net / IIoT
| V-Net: точки даних реального часу | Ні |
|---|
| V-Net: точки аварійних даних | Ні |
|---|
| V-Net: точки історичних даних | Ні |
|---|
| Застосунок і віддалене керування | Так |
|---|
| Віддалене оновлення HMI | Так |
|---|
| WVPN | Так |
|---|
| Хмарна SCADA | Ні |
|---|
| Наскрізний доступ | Послідовний порт |
|---|
| Режим Open Cloud | Так |
|---|
| MQTT | Так |
|---|
| Скрипти Lua | Так |
|---|
| Моніторинг LAN | Так |
|---|
| 4G / Wi-Fi | Wi-Fi |
|---|
