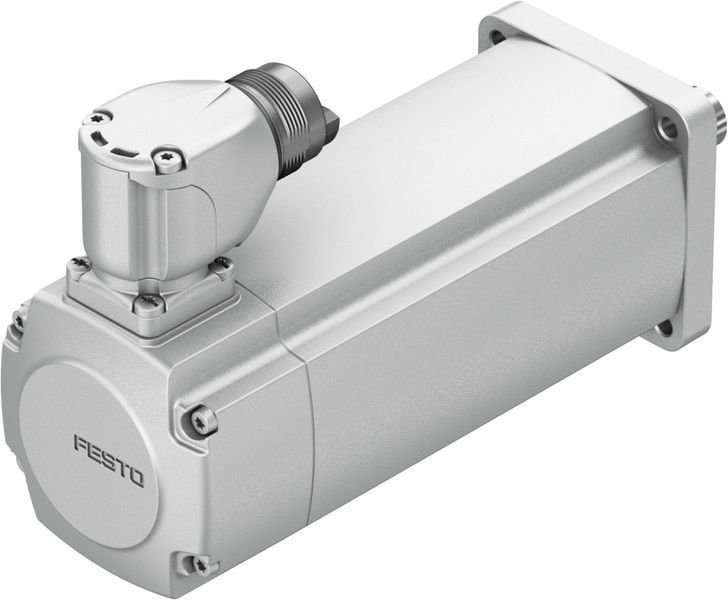

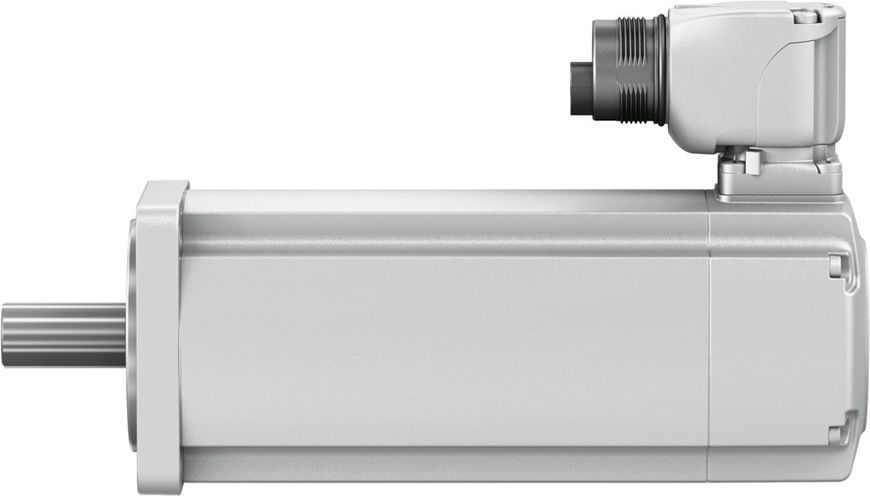

Серводвигун Festo EMMT-AS-60-L-HS-RSB, фланець 60, однообертовий енкодер, з гальмом

Артикул 5242218

В наявності

Написати відгук

Тип енкодера

Однообертовий

Гальма

Так

43 759 грн

В наявності

Увійти для відображення накопичувальної знижки

Замовити швидко

Консультація

Серія виробу	EMMT-AS
Номінальна потужність двигуна	0,41 кВт
Ступінь захисту	IP40
Температура навколишнього середовища	-40 °C ... 40 °C
Примітка щодо температури навколишнього середовища	до 80 °C зі зниженням значення на -1,5% на 1 °C
Максимальна висота	4000 м
Примітка щодо максимальної висоти монтажу	тільки від 1.000 м зі зниженням номінальних характеристик -1,0% на 100 м
Температура зберігання	-40 °C ... 70 °C
Відносна вологість	0 - 90 %
Відповідає стандарту	IEC 60034
Тепловий клас згідно з EN 60034-1	F
Максимальна температура обмотки	155 °C
Клас рейтингу відповідно до EN 60034-1	S1
Моніторинг температури	Цифрова передача температури двигуна через EnDat 2.2
Конструкція двигуна згідно EN 60034-7	IM V1 IM V3
Положення монтажу	Будь-який
Примітка щодо ступеня захисту	IP65 для валу двигуна з радіальним ущільненням валу IP67 для корпусу двигуна, з технологію підключення
Концентричність, коаксіальність, осьове биття згідно з DIN SPEC 42955	N
Якість балансування	G 2,5
Момент зупинки	<1,0% від пікового обертального моменту
Термін служби підшипників при номінальних умовах	20000 год
Код інтерфейсу Motor Out	60P
Електричне підключення 1, тип підключення	Гібридний роз'єм
Електропідключення 1, технологія підключення	M23x1
Електричне підключення 1, кількість контактів/жил	15
Електричне підключення 1, схема підключення	00995913
Ступінь забруднення	2
Інформація про матеріали	Відповідно до RoHS
Клас корозійної стійкості (CRC)	0 - відсутність корозійного напруження
Відповідність LABS	VDMA 24364 Зона III
Стійкість до вібрації	Тестування стійкості під час транспортування при вібраціях 2-го рівня інтенсивності відповідно до FN 942017-4 та EN 60068-2-6
Ударостійкість	Шокове випробування з рівнем інтенсивності 2 відповідно до FN 942017-5 та EN 60068-2-27
Дозвіл	Знак RCM c UL us - Recognized (OL)
Знак CE (див. декларацію про відповідність)	Згідно директиви EU EMC Відповідно до директиви ЄС щодо низьковольтного обладнання Згідно директиви ЄС RoHS
Знак UKCA (див. Декларацію відповідності)	Згідно з інструкціями Великобританії щодо ЕМС Відповідно до правил RoHS Великобританії Згідно з правилами Великобританії щодо електрообладнання
Орган сертифікації	UL E342973
Номінальна робоча напруга постійного струму	680 В
Тип комутації обмотки	Зірка внутр.
Кількість пар полюсів	5
Зупиночний момент	1.56 Н·м
Номінальний крутний момент	1,3 Н·м
Піковий обертовий момент	5,6 Н·м
Номінальна швидкість обертання	3000 об/хв
Макс. швидкість обертання	14300 об/хв
Максимальна механічна швидкість обертання	16000 об/хв
Кутове прискорення	≤100000 рад/с²
Безперервний струм зупинки	3.5 А
Номінальний струм, двигун	3 А
Піковий струм	18.3 А
Постійна двигуна	0.44 Н·м/А
Стала крутного моменту	0.52 Н·м/А
Стала напруги між фазами	31.2 мВ·хв
Міжфазний опір обмотки	2.68 Ом
Індуктивність міжфазної обмотки	12 мГн
Поздовжня індуктивність обмотки Ld (фаза)	5 мГн
Поперечна індуктивність обмотки Lq (фаза)	6 мГн
Електрична стала часу	3 мс
Теплова стала часу	44 хв
Термічний опір	1.2 К/Вт
Вимірювальний фланець	250 х 250 х 15 мм, сталь
Загальний вихідний момент інерції	0.49 кг·см²
Вага продукту	2230 г
Допустиме осьове навантаження на вал	70 Н
Допустиме радіальне навантаження на вал	350 Н
Давач положення ротора	Енкодер абсолютний однооборотний
Давач положення ротора, позначення виробника	ECI 1118
Датчик положення ротора, визначення абсолютного обертання	1
Інтерфейс давача положення ротора	EnDat 22
Принцип вимірювання давачем положення ротора	індуктивний
Датчик положення ротора, робоча напруга DC	5 В
Датчик положення ротора, діапазон робочої напруги DC	3.6 В ... 14 В
Давач положення ротора, значення положення за один оберт	262144
Роздільна здатність давача положення ротора	18 біт
Давач положення ротора, точність вимірювання кута	-120 arcsec ... 120 arcsec
Утримуючий момент гальма	2.5 Н·м
Робоча напруга DC, гальмо	24 В
Споживання електроенергії через гальмо	0.46 А
Споживана потужність гальм	11 Вт
Опір котушки гальма	52.4 Ом
Індуктивність котушки гальма	700 мГн
Час відпускання гальма	≤35 мс
Час спрацювання гальма	10 мс
Затримка реакції гальма DC	≤2 мс
Максимальна швидкість обертання без навантаження, гальмо	10000 об/хв
Максимальна робота тертя за один процес гальмування	5600 Дж
Кількість аварійних зупинок на годину	1
Загальна робота тертя гальма	615 кДж
Момент інерції маси, гальмо	0.074 кг·см²
Цикли перемикання, гальмо утримання	10 million idle actuations (без тертя!)
MTTF, підкомпонент	190 років, датчик положення ротора
