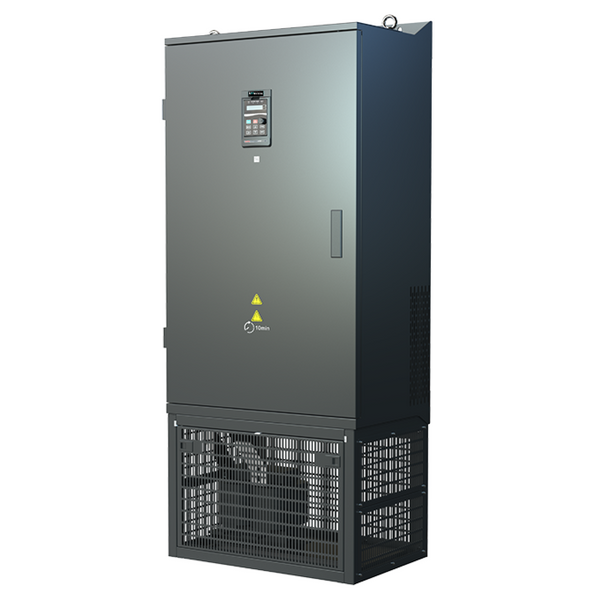

220 кВт — ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ WECON VB-4T220G
- Режим керування SVC: максимальна вихідна частота 320 Гц.
- Режим керування V/F: максимальна вихідна частота 1000 Гц.
- Ефективне гальмування: гальмівний модуль і резистор добираються відповідно до задачі.
- Висока якість керування з оптимізованою функцією ПІД.
- Захист від короткого замикання силового кола на землю.
Живлення цієї моделі: 380–440 В / три фази.
Потрібна допомога з перевіркою вибору?
Перевіримо потужність і струм двигуна, живлення, режим керування та вимоги до гальмування для WECON VB-4T220G.
Консультація з підборуВисокопродуктивні перетворювачі частоти серії VB використовують сучасний 32-бітний DSP як основний керувальний процесор. Він забезпечує високу швидкість обчислень, точність і продуктивність керування. Силові компоненти та матеріали відомих брендів обробляються за передовими технологіями виробництва, щоб відповідати високим вимогам клієнтів до якості.
Підвищена максимальна вихідна частота
Режим керування SVC: максимальна вихідна частота 320 Гц
Режим керування V/F: максимальна вихідна частота 1000 Гц
Максимальна вихідна частота 1000 Гц у режимі керування V/F дає змогу задовольнити
різні вимоги користувачів до регулювання швидкості. Блок-схема виявлення короткого замикання на землю
Ефективне гальмування
Функція гальмування перезбудженням
Функція гальмування перезбудженням у деяких випадках забезпечує швидке гальмування навіть без гальмівного модуля.
Функція динамічного гальмування
З гальмівним резистором можна отримати більший гальмівний момент і скоротити час гальмування.
Моделі потужністю 0,75–22 кВт оснащено вбудованими гальмівними модулями.
(Примітка) Ефективність гальмування залежить від характеристик двигуна та умов навантаження.
Висока якість керування
Покращені характеристики швидкого пуску на низькій частоті з високим крутним моментом забезпечують швидшу реакцію та вищу продуктивність. Імовірність
відмови й зупинки обладнання ефективно зменшується завдяки вдосконаленому алгоритму обмеження струму, що забезпечує стабільнішу продуктивність устаткування.
Функція випадкової несучої частоти
Зниження шуму
Функція випадкової несучої частоти допомагає зменшити шум обладнання та підвищити акустичний комфорт.
Виявлення короткого замикання двигуна на землю
Функція виявлення короткого замикання двигуна на землю забезпечує роботу обладнання в нормальних і безпечних умовах, підвищуючи рівень безпеки.
Характеристика керування | Режим керування | Керування V/F; бездатчикове векторне керування (SVC); керування крутним моментом |
Пусковий момент | Тип G: 0,5 Гц / 150% (SVC); тип P: 0,5 Гц / 100% |
Діапазон регулювання швидкості | 1:100 (SVC) |
Точність підтримання швидкості | ±0,5% (SVC) |
Перевантажувальна здатність | Тип G: 150% номінального струму протягом 60 с; 180% номінального струму протягом 1 с Тип P: 120% номінального струму протягом 60 с; 150% номінального струму протягом 1 с |
Вхід / вихід | Вхідна напруга |
380/415/440 В; діапазон відхилень: 380 В (-15%)…440 В (+10%)
|
Вхідна частота | 50/60 Гц, діапазон відхилень: ±5% |
Вихідна напруга | 0–номінальна вхідна напруга |
Вихідна частота | SVC: 0–320 Гц, V/F: 0–1000 Гц |
Аналоговий вхід | 2 канали |
Дискретний вхід | 6 канали |
Вхідні / вихідні клеми | Аналоговий вихід | 2 канали |
Дискретний вихід | 1 канал |
Релейний вихід | 2 канали |
Клема зв’язку RS485 | 1 канал |
Джерело живлення | 2 канали (1 канал 10 В, 1 канал 24 В) |
Умови експлуатації | Висота над рівнем моря | Нижче 1000 м; на висоті понад 1000 м потрібне зниження потужності, на 1% на кожні 100 м збільшення висоти. |
Температура навколишнього середовища | -10…+40 °C (за температури 40…50 °C потрібне зниження потужності) |
Вологість | <95% RH, без утворення конденсату |
Вібрація | <5,9 м/с² (0,6 g) |
Температура зберігання | -40°C~+ 60°C |
Корпус | Матеріал корпусу | Метал |
Габаритні розміри (мм) | 1570.00 В × 600.00 Ш × 408.00 Г |
Маса (кг) | 180 |
Розміри упаковки (мм) | 1670.00 В × 745.00 Ш × 650.00 Г |
Інженерна допомога з підбором частотного перетворювача WECON
Для коректного вибору недостатньо орієнтуватися лише на потужність. Важливо врахувати номінальний струм двигуна, напругу та кількість фаз, тип навантаження, перевантаження, гальмування, спосіб керування й інтерфейси зв’язку.
Надішліть шильдик двигуна, модель або технічне завдання. Фахівець ASFERO перевірить WECON VB-4T220G, сумісність, запропонує альтернативи й аксесуари та підготує комерційну пропозицію зі строками постачання.
Для швидкого підбору вкажіть:
- модель двигуна або чітке фото шильдика;
- тип механізму: насос, вентилятор, конвеєр, шпиндель чи підіймальне обладнання;
- потрібний діапазон швидкості та час розгону/гальмування;
- сигнали керування, протокол зв’язку й умови монтажу.
